液压扭矩扳手是由液压扳手本体、电动液压泵（或气动液压泵）﹑高压油管﹑高强度套筒（或变径套）组成。接通电源启动液压泵站后，通过电机马达产生压力，将液压泵站油箱内的液压油通过油管介质传送到液压扳手，然后推动扳手油缸内部的活塞杆，活塞杆带动扳手前部的棘轮，棘轮带动驱动轴来完成螺栓的拧紧或拆松工作。气动液压泵站则是通过气源做动力源，工作原理和电动的一样。

液压扳手可单独，也可同步完成螺母的预紧和拆松工作。同步系统是两台或四台液压扳手同时连接到一台液压泵站上使用，多部液压扳手同时工作，同时输出设定扭矩，可实现法兰平行闭合。同步系统可一次将螺栓锁紧，而单系统需多次加载，分步锁紧。

动力单元

液压泵站属于高压泵，工作压力高压可达7OMPa，常见的有电动液压泵和气动液压泵。

液压泵站是由马达、电机或气动马达、泵、管路﹑电气控制等组成﹔液压泵站常见的分为二级泵和三级泵，二级泵是低压齿轮泵和高压柱塞泵；齿轮泵为柱塞泵提供带压液压油，齿轮泵和柱塞泵的换压力为7-10MPa。三级泵的结构多样，典型的采用全部为柱塞泵的结构，低压4根大直径柱塞，中压2根小直径柱塞，高压2根小直径柱塞。也有三级泵采用一级泵为齿轮泵，二级、三级泵为柱塞泵﹔三级泵的一级、二级﹑三级分别称为低压、中压﹑高压。

当液压扳手工作活塞运动时，一般处于10—32MPa的中压状态，而中压流里是高压（32-7OMPa）流里的2.2倍，综合三级压力流里曲线，三级流里泵的速度是二级流里泵近2倍。可见三级泵速度远快于二级泵。

电动液压泵电机分为无碳刷电机和碳刷电机。

无刷电机是感应电机，需要装有电容。为了泵能够带压启动，需要装启动电容和运转电容。无碳刷电机通常使用寿命为几万小时，但是却极易引起电机过热，根据各个不同的工况而言，不是很有效的一种方案选择﹐

有刷电机是串激电机，转速高，可为泵提供较大流里，但噪音和震动较大。有碳刷电机的连续工作寿命在1-10年，而且常规都是配有冷却器的，所以有碳刷电机更适合液压扳手专用泵长时间连续工作，为目前市面上的主流配置。

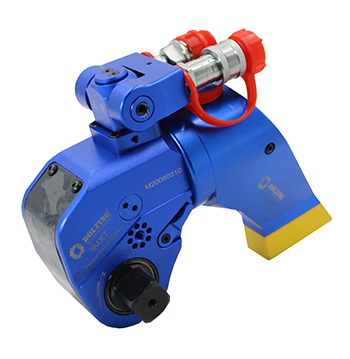

驱动式液压扳手特点

1、超高强度铝钛合金钢锻造，一体成型机身，有效增加扳手机身强度﹑韧性﹔

2、360° ×360°旋转的油管接头，无使用空间限制，自由操作﹔

3、扳机式锁扣，可随心所欲地将360°微调式反作用力臂定于坚固的支点上﹔

4、采用大齿棘轮，精度高达±3%。

中空式液压扳手特点

1、超高强度铝钛合金钢锻造，薄型设计，双作用，高速，大转角

2、卡接式，互换插件，不需特殊工具，扭矩重复精度高达±3%

3、360°×360°以及180° x360°的旋转软管接头，适合紧凑场合方便定位﹔

4、扳手件强度设计充分，整体反作用力臂，较少的活动部件，耐用，可靠﹔

5、可扩展的米制、英制六角插件和套筒，实现动力头配备多个插件同时使用。
